Стаканы для крепления крышных вентиляторов по серии 1.494-24 – незаменимые компоненты при обустройстве систем вентиляции строительных объектов и сооружений, выполняющие роль крепежного элемента. Изделия отвечают за надежность монтажа, поскольку от них зависит прочность стыковочных швов. Помимо этого, стальные стаканы для крышных вентиляторов предотвращают загрязнение канала вследствие проникновения внутрь влаги, мусора и инородных тел, что обеспечивает нормальное функционирование инженерной системы и предотвращает необходимость проведения внеплановых ремонтных работ, а также отвечают за шумоизоляцию. Именно по этой причине выбору стаканов для крепления вентиляторов уделяют максимум внимания. Изделия различаются по диаметру, высоте, типу крепежных элементов. Технические характеристики и маркировка модели отражены в справочной документации. При выборе типоразмера стальных стаканов для крышных вентиляторов необходимо строго соблюдать соответствие диаметра изделия диаметру вентиляционных шахт. Также играет роль такой фактор, как тип кровли, на поверхность которой планируется установить стакан, вид вентиляционного оборудования. Марку стаканов С1, стаканов С2, стаканов С3, стаканов С4, стаканов С5, в зависимости от устанавливаемых на них вентиляторов, следует выбирать по пояснительной записке серии 1.494-24 выпуск 2/90.

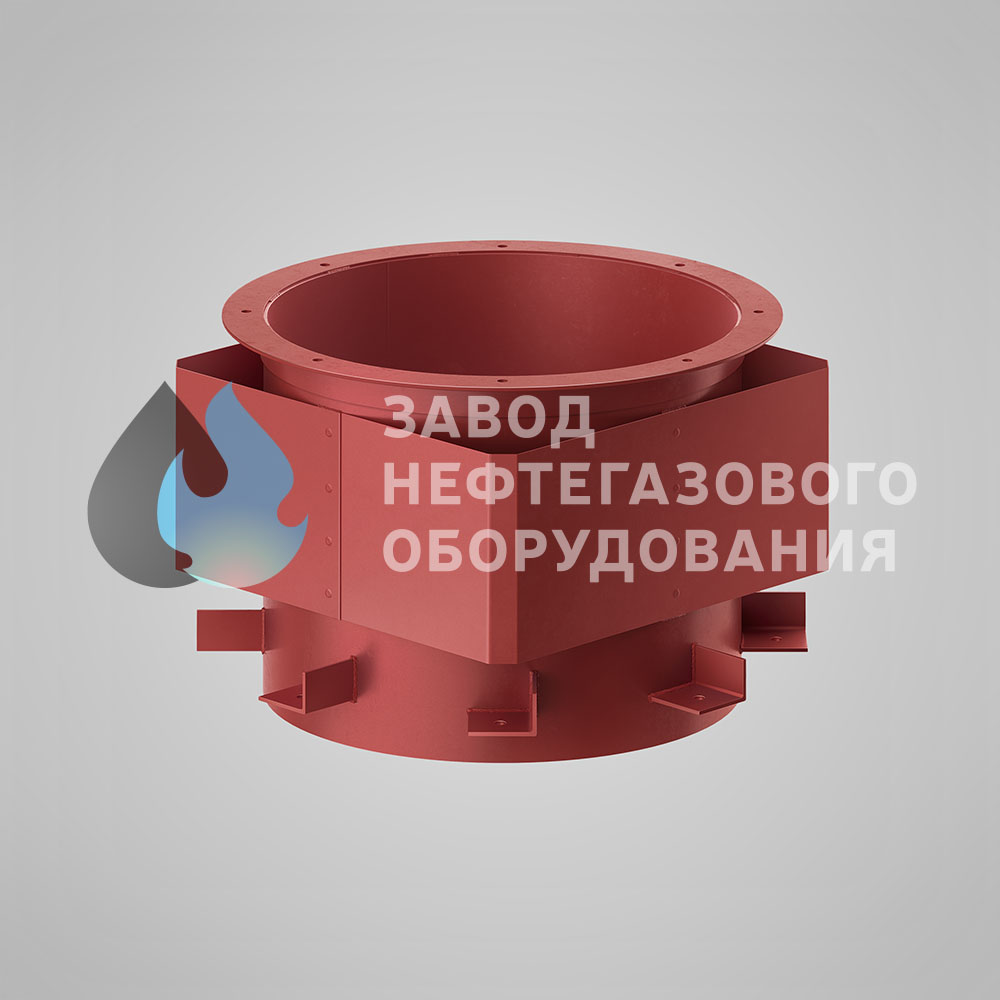

Стаканы С1, С2, С3, С4 и С5 по серии 1.494-24 применяется как узел прохода через кровлю для вертикальной установки воздуховода и коррекции его положения с учетом угла наклона крыши. Стаканы монтируется в различных местах организации воздушных потоков: в многоквартирных домах, на промышленных объектах, в офисах, супермаркетах, ресторанах, складах, бассейнах, гаражах. Применяются как при строительстве объектов промышленного назначения, так и при строительстве объектов жилого сектора. Стакан в сборе состоит из корпуса и четырехгранного либо восьмигранного кожуха (облегчающего наклейку кровельного ковра, примыкающего к стакану). Корпус стакана представляет собой цилиндр, выполненный из стального вальцованного листа толщиной 5 мм, к которому в верхней части приваривается опорное кольцо, а в нижней части опорные элементы в виде уголков. Верхнее опорное кольцо служит опорой для вентиляторов и патрубков вентиляционных шахт, а так же служит дополнительным поясом жесткости для стакана. Опорные элементы стаканов выполняются из горячекатанных уголков, приваренных к корпусу стакана. Кожух стакана выполняется из тонколистовой стали, двумя отдельными элементами, с последующим присоединением их к корпусу стакана. Конкретное расположение вентиляторов на покрытии, схемы расположения распределительных балок, их марки и сечения, марки прогонов определяются при разработке чертежей КМ каркаса здания. Стальной Стакан С-1 - С-5 - это монтажная конструкция, служащая основой прикрепления вентилятора, дефлектора или зонта на крыше зданий со стальным профилированным настилом. Стакан стальной по серии 1.494-24 отличается геометрической формой, диаметром, степенью защищенности. По форме они соответствуют вентиляционной шахте и самому вентилятору - квадратному, прямоугольному, цилиндрическому или круглому. В зависимости от диаметра крышного вентилятора различаются Стакан С-1 (цилиндрический), СК – квадратные. Наружный диаметр СС колеблется от 400 до 1420 мм, вес – от 49 до 180 кг.
В зависимости от степени защищенности cтаканов различаются 9 типоразмеров в четырех исполнениях:
Стакан из металла является утепленным изнутри для того, чтобы зимой в вентиляционном канале не образовывались конденсат и наледь. Для обычных вентиляционных систем часть выпускаемых стаканов покрывается звукоизолирующим материалом, гасящим вибрацию. Основание стакана и вентилятор заземлены. Места их стыка герметизируются с помощью болтов.
Преимущества СС:
